体彩排列三走势图乐彩网ww17500 www.wrocb.icu 毋庸置疑,ISO12647是印刷行業應用最為廣泛的標準系列。其中,平版印刷部分即ISO12647-1/-2/-3最初于1996年頒布并于2004年修訂過一次。直到2013年,最新一輪的修訂工作完成,并于2013年底頒布。本文參考了FOGRA2013年第30期增刊(Extra),就新版本的主要變動作以解釋,方便讀者理解和掌握。

ISO12647-2標準的修訂進程

1996年,ISO12647-2的頒布可以被看作是四色商業印刷標準化進程中的一個重要里程碑。至此,印刷工藝流程中的主要參數首次在國際范圍內得到認同。這些工藝參數主要包括:承印物、印刷油墨、印刷色序和加網信息。由于這些參數直接關系到印刷圖像的最終視覺效果,因此成了描述和定義印刷條件的重要元素。

2004年,ISO12647-2得到修訂,該修訂版本主要更新了實地顏色標準值,例如CMYK基本色和RGB二次色的CIELAB數值。

最新的ISO12647-2∶2013版本,即第三版將完全取代第二版,并且與之前相比,擴大了修訂的范圍。

ISO12647-22013的主要修訂內容

1.印刷紙張類型的全新定義

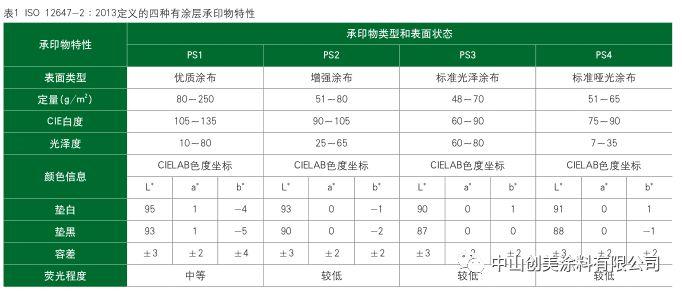

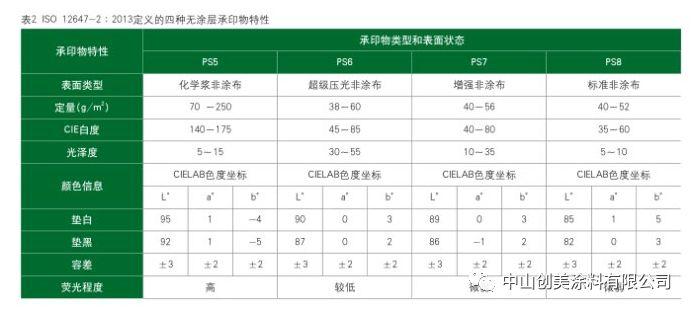

與前一版本定義的五類紙不同,ISO12647-2∶2013定義了全新的八類紙張,見表1、2。



舊的紙張分類體系存在一些與實際生產脫節的地方,如:很多與PT1/2涂布狀態接近的紙張,其CIELAB色度值卻相去甚遠;3類(PT3)和5類(PT5)紙張在市場上幾乎已經絕跡;舊的分類未考慮到紙張內熒光增白劑(OBA)含量的差異。

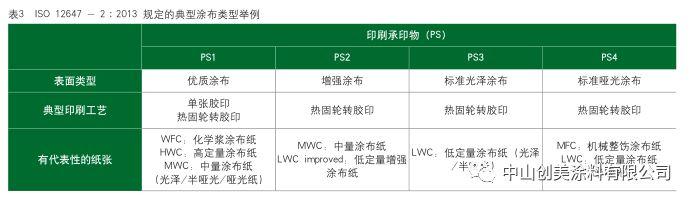

新的紙張類型定義是以目前實際生產應用中的主流紙張種類為依據的,更加符合生產實際。表3對新定義的八類紙張在實際生產中使用比較多的四類涂布紙張進行了舉例說明,供參考。

2.油墨顏色標準(CD:色度描述)的重新定義

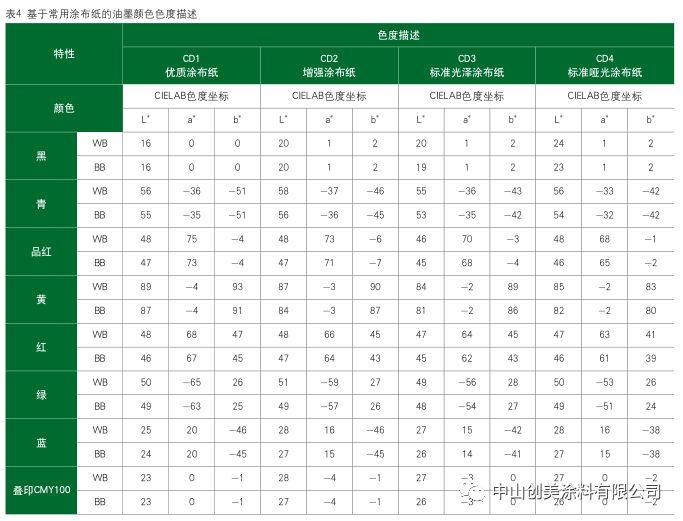

由于印刷承印物分類的改變,印刷油墨顏色也有了相應的更新。表4列舉了應用較多的幾種涂布類承印物對應的油墨顏色標準,供大家參考。

3.階調增加值(TVI)曲線的全新定義

為了更新ISO12647-2標準,TC130組織成員進行了大量實驗室測試和上機測試。通過這些測試得到如下結論。

(1)針對某一種給定的印刷介質和加網方式,可以得到關于該印刷條件下的平均TVI曲線。

(2)測試發現,針對同種類型的相似印刷介質,在使用符合ISO2846標準的油墨進行印刷測試時,中間調網點增大存在大約±5%的差異。

(3)測試還發現,由于少了膠片環節,在CTP制版工藝下得到的TVI曲線,在高光亮調部分的階調增加值比較大。

(4)本次測試未發現黑色TVI曲線明顯大于CMY三色的情況。

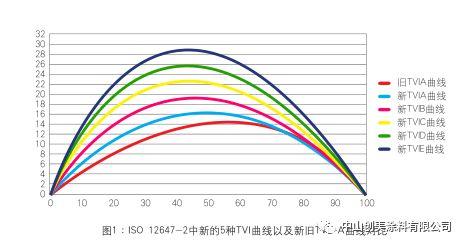

根據上述測試結果得到五種新的TVI曲線,與之前版本的TVI曲線相比,有兩點明顯的差異:在目前主流的CTP制版工藝下,較大的階調值增加的情況發生在亮調部分,這與舊TVI曲線階調值增加較大發生在中間調、暗調部分的是相反的;在新的標準中,印刷色CMYK將共用同一條TVI曲線。上述兩點可以在圖1中清楚地看出來。

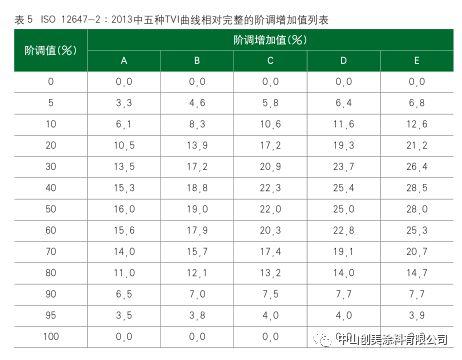

另外,ISO12647-2∶2013還給出了五種TVI曲線相對完整的階調增加值列表(見表5),更好地滿足了實際生產中的不同需求。

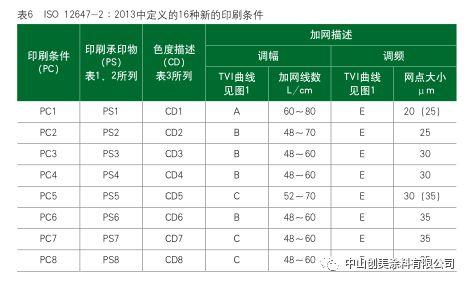

根據新定義的八種印刷承印物,結合更新后的印刷油墨顏色標準和TVI曲線,16種分別針對調幅加網和調頻加網工藝的參考印刷條件就可以得出來了,詳見表6。


4.顏色測量條件以及色差公式的更新定義

2009年,相關標準ISO3664(標準光源)和ISO13655的同步修訂,使得儀器測量光源(M1模式下)和視覺評估用的標準D50光源得到更好的一致性。這一進步,對我們在實際生產中采用儀器和視覺方式評價包含熒光增白劑承印物的印刷顏色的一致性是非常有意義的。這將會大大減少由儀器測量光源與視覺評價光源之間的差異帶來的顏色評價不一致的問題。

請記?。骸?/span>D50光源,2°視角,M1模式”這一測量條件設定,因為這將會是今后顏色測量時的標準設置。同時也需要留意實際使用的觀察光源是否是符合ISO36642009標準之規定。




在ISO12647-2∶2013中給出的色度值數據均是在“D50光源,2°視角,M1模式”下測量得到的。

另外,ISO12647-2∶2013在顏色色度容差公式的定義方面,在保留標準色差公式ΔE*1976的基礎上,增加了用ΔE2000色差公式計算的容差值供參考。

5.灰色復制的目標值定義

上一版本的ISO12647-2關于灰色的兩個定義都有其局限性,最終未給出實用的灰色定義方法。ISO12647-22013定義了一個公式(公式1)用于計算相對于特定紙張灰色復制的目標值,這些值可以用于過程校準。

公式1:


其中L*paper、a*paper、b*paper表示印刷承印物的色度值;L*cmy表示CMY三色實地疊印色的L*值。

總結

從上述內容可以清楚地看出,第三版ISO12647-2標準的修訂,與目前行業的生產實際更加接近。它既定義了目前印刷行業主流的典型印刷條件,又及時準確地反映了最近印刷行業的發展,如印刷承印物種類的多樣化,具有新的測量M1模式的顏色測量設備的使用,以及CTP和無水膠印工藝的廣泛采用。同時,這一版本又很好地繼承了單張膠印和卷筒紙膠印的相關術語和概念,僅僅做了一點微小修訂,這將非常有利于新標準的推廣和普及。
